表1 DS12C887的存储功能

地   址	功   能	取值范围十进制数	取值范围
			二进制	BCD码
0	秒	0～59	00～3B	00～59
1	秒闹铃	0～59	00～3B	00～59
2	分	059	00～3B	00～59
3	分闹铃	0～59	00～3B	00～59
4	12小时模式	0～12	01～0C AM， 81～8C PM	01～12AM， 81～92PM
	24小时模式	0～23	00～17	00～23
5	时闹铃，12小时制	1～12	01～0C AM， 81～8C PM	01～12AM， 81～92PM
	时闹铃，24小时制	0～23	00～17	00～23
6	星期几（星期天=1）	1～7	01～07	01～07
7	日	1～31	01～1F	01～31
8	月	1～12	01～0C	01～12
9	年	0～99	00～63	00～99
10	控制寄存器A
11	控制寄存器B
12	控制寄存器C
13	控制寄存器D
50	世纪	0～99	NA	19，20

3 应用

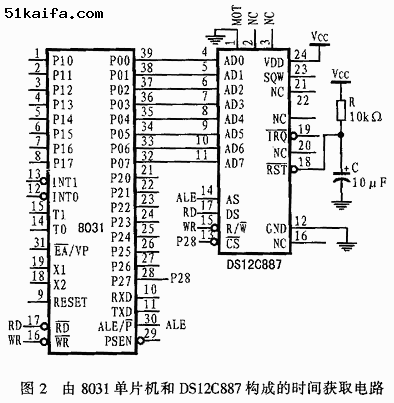

       在各种设备、家电、仪器、工业控制系统中，可以很容易地用DS12C887来组成时间获取单元，以实现各种时间的获取。图2是用8031单片机和 DS12C887构成的时间获取电路图，其中DS12C887的基地址为7F00H，相应的程序采用C51语言编写（以Intel工作模式为例）。

       由8031单片机和DS12C887构成的时间获取电路的初始化程序如下：

XBYTE[0x7F00+0x0B]=0x82;

XBYTE[0x7F00+0x0A]=0xA0;

XBYTE[0x7F00+0x0A]=0x20;

XBYTE[0x7F00+0x0B]=0x02;

/*所有的中断禁止，24小时制，BCD码模式*/

以下均获取时间程序：

unsigned char data t-century;

unsigned char data t-year;

unsigned char data t-month;

unsigned char data t-date;

unsigned char data t-week;

unsigned char data t-hour;

unsigned char data t-minute;

unsigned char data t-second;

if((XBYTE[7F00+0x0A]&0x80)!=0){

t-century=XBYTE[0x7F00+0x32];/*读取世纪*/

t-year=XBYTE[Ox7F00+0x09];/*读取年份*/

t-month=XBYTE[Ox7F00+0x08];/*读取月份*/

t-date=XBYTE[Ox7F00+0x07];/*读取日期*/

t-week=XBYTE[Ox7F00+0x06];/*读取星期几*/

t-hour=XBYTE[Ox7F00+0x04];/*读取小时*/

t-minute=XBYTE[DS12887+0x02];/*读取分钟*/

t-second=XBYTE[Ox7F00+0x00]；}/*读取秒*/

4 结束语

       Dallas公司的时钟日历芯片DS12C887功能丰富，使用简单，可能性高，是时间产生电路的良好选择。

  
