CD4028组成的触摸式电子调光器电路
发布时间：2009/7/11  阅读次数：860  字体大小: 【小】 【中】【大】

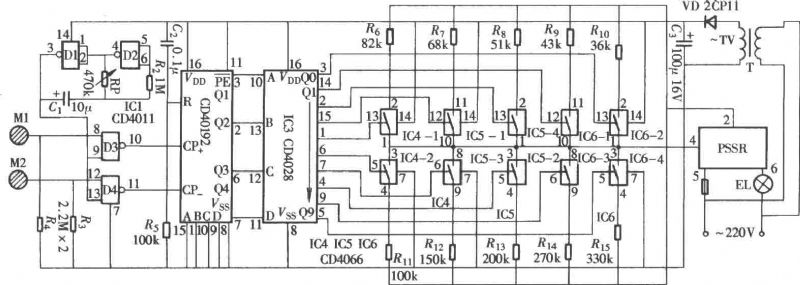

如图所示的触摸调光器采用一种“参数固态继电器”(PSSR)作主控元件，而不是通常所用的双向晶闸管。调光过程采用触摸方式，调节方便，电路组成如图所示。本电路由触摸控制信号输入电路、步进控制脉冲发生器、脉冲信号加／减计数器、脉冲信号译码分配器、十级控制开关和参数式固态继电器等组成。

  
