计算机RS－232串行口是一种很常用的通信接口，一直在工业、科研中占有极为重要的角色。除作为简单的串口通信外，许多用户在串行口上开发了不少种类繁多、用途广泛的扩展产品，如手写笔、RS-232／RS-485转换接口、数据采集器等。这些产品大多需要有电源供电，如果由外部来给接口产品提供电源，难免繁琐且增加成本，本文向大家介绍从PC机RS-232串口获取电源的简单方法。
图一所示是一种最简单的正、负电源获取方法。电路非常简单，成本也很低，仅需要4只二极管和2只电容即可完成整个功能，该电路的缺点是电流有限、电压不稳定。为此需要对图一的电路进行改进，以获得更好的正、负电源获取电路。

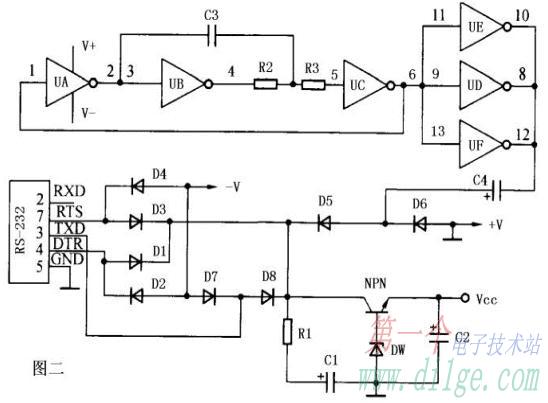

如图二所示。在PC机通电启动初始化串行口前，RS-232接口中RXD、RTS、DTR信号线电压约为-11V，经由图中二极管向六反相器UA～UF供电，反相器UA～UC和电阻R2、R3、电容C3组成振荡器，经UD～UF驱动输出方波。通过电容C4耦合和二极管整流至R1、C1、T1、DW、C2组成的电压调整电路产生供给系统的Vcc电压。初始化串行口后，RS-232接口中DTR、RTS信号线电压转换为约+11V，也经电压调整电路产生Vcc电压，为单片机电路提供电源。

注意PC机串行口本身不具备提供过大电流的能力，当从信号线上提取电流超过6mA时，信号线的电平将会下降许多，电流拾取过大还可能损害RS－232接口。
遇到的问题及解决方法
许多单片机系统的正常工作电流不大，但往往启动时电流远大于正常工作电流，这种情况可能出现启动时系统供电不足，导致单片机复位不良，从而造成单片机电路不能正常工作。
系统主要耗电大户往往是单片机与存储器，上电初始阶段，单片机启动电流较大，会使串行口提供的Vcc电压有所降低，单片机不能很快进入正常工作状态，而且此时程序存储器的各端口引脚上的状态也没有达到稳定，从而吸入更多的电流，由此产生不良循环使电压Vcc进一步下降，从而造成单片机不能正常复位启动。
解决问题的方法一是增加单片机上电复位时间，使单片机能可靠自动复位；二是通过右图所示的简单电路来控制程序存储器的选通时间。在上电初始阶段，由于R2、C1的充电过程，使得三极管V1的集电极输出YCS=“1”，使程序存储器选通失效。当R2、C1充电延迟一段时间后，YCS由“l”变“0”，程序存储器进入选通状态，从而避免了由于单片机外围电路上电时吸收电流过大而造成的非正常工作状态。实践证明，该方法行之有效。
